PVCچهار زوج در هم تابیده شده بدون شیلد و فویل روکش کابل جنس
قطر روکش 1.02 ± 0.06
قطر کابل 6.1 ± 0.3
وزن کابل 13کیلو
اهم کابل 100Ω ±15%
100MH فرکانس
رنگ طوسی طول 305 متر تهیه شده در جعبه مقوایی آبی بسته بندی در جعبه مقوایی
PVCچهار زوج در هم تابیده شده بدون شیلد و فویل روکش کابل جنس
قطر روکش 1.02 ± 0.06
قطر کابل 6.1 ± 0.3
وزن کابل 13کیلو
اهم کابل 100Ω ±15%
250MH فرکانس
رنگ آبی طول 305 متر تهیه شده در جعبه مقوایی بسته بندی در جعبه مقوایی
LSZHچهار زوج در هم تابیده شده بدون شیلد و فویل روکش کابل جنس
قطر روکش 1.02 ± 0.06
قطر کابل 6.1 ± 0.3
وزن کابل 13کیلو
اهم کابل 100Ω ±15%
250MH فرکانس
رنگ آبی طول 305 متر تهیه شده در جعبه مقوایی بسته بندی در جعبه مقوایی
PVCچهار زوج در هم تابیده شده همراه با شیلد و فویل جنس روکش
قطر روکش 1.02 ± 0.06
قطر کابل 6.1 ± 0.3
وزن کابل 33کیلو
اهم کابل 100Ω ±15%
250MH فرکانس
رنگ آبی طول 500 متر تهیه شده در قرقره چوبی
LSZHچهار زوج در هم تابیده شده همراه با شیلد و فویل جنس روکش
قطر روکش 1.02 ± 0.06
قطر کابل 6.1 ± 0.3
وزن کابل 33کیلو
اهم کابل 100Ω ±15%
250MH فرکانس
رنگ آبی طول 500 متر تهیه شده در قرقره چوبی

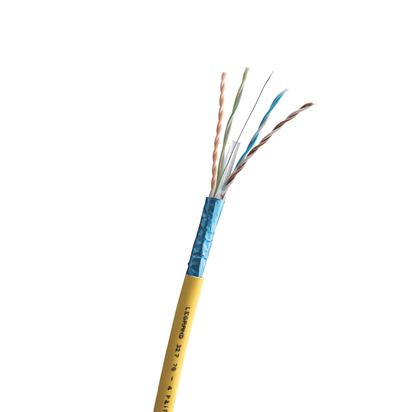

LSZHجهار زوج در هم تابیده به همراه یک فویل جنس روکش
قطر روکش 1.02 ± 0.06
قطر کابل 6.1 ± 0.3
وزن کابل 33کیلو
اهم کابل 100Ω ±15%
500MH فرکانس
رنگ زرد طول 500 متر تهیه شده در قرقره چوبی
LSZHچهار زوج در هم تابیده به همراه یک فویل برای هر زوج و یک شیلد جنس روکش
قطر روکش 1.02 ± 0.06
قطر کابل 6.1 ± 0.3
وزن کابل 33کیلو
اهم کابل 100Ω ±15%
600MH فرکانس
رنگ زرد طول 500 متر ت بندی در جعبه مقوایی
کابل شبکه لگراند از لحاظ ساختار کلی شامل چند بخش می باشد: 1- روکش رویی کابل که معمولا از جنس PVC یا LSZH است. 2- 4 زوج سیم مسی به هم تابیده 3- جدا کننده 4 زوج یا Divider البته در برخی از انواع کابل شبکه، علاوه بر 3 بخش فوق ، موارد زیر نیز بر حسب نوع کابل به ساختار آن اضافه می گردد: 1- فویل 2- شیلد 3- سیم ارت 4- روکش PE در کابلهای مخصوص فضای باز 5 - محافظ Steel Armorded دقت کنید که هر کابل بسته به نوع کاربرد آن ممکن است از تمام یا برخی از موارد فوق استفاده نماید. در باره کابل شبکه لگراند بیشتر بدانیم
بطور کلی کابلهای شبکه از لحاظ ساختار در دو گروه اصلی قرار می گیرند. 1- UTP ( Unshielded Twisted-Pair ) 2- STP ( shielded Twisted-Pair ) کابل شبکه UTP ، فقط شامل 3 بخش اصلی یعنی روکش رویی، 4 زوج به هم تابیده مسی و جداکننده 4 زوج ( کابل cat6 به بالا ) می باشد و کابل شبکه STP علاوه بر 3 بخش اصلی ، بسته به نوع کابل شامل فویل ، شیلد ، سیم ارت و ... می باشد. علت استفاده از این لایه های اضافه در کابل شبکه ، حفاظت داده ها از عامل EMI یا همان نویزها یا اثرات القایی خارجی است.
انواع مختلف کابلهای شبکه از لحاظ لایه های حفاظتی در برابر اثرات القایی یا EMI به شرح زیر می باشد: 1- UTP چهار زوج بهم تابیده 2- U/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج 3- F/UTP چهار زوج بهم تابیده + یک لایه فویل دور چهار زوج 4- S/UTP چهار زوج بهم تابیده + یک لایه شیلد بافته شده دور چهار زوج 5- SF/UTP چهار زوج بهم تابیده +یک لایه فویل و شیلد دور چهار زوج 6- F/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه فویل دور چهار زوج 7- S/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه شیلد دور چهار زوج 8- SF/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه فویل و شیلد دور چهار زوج
